제조혁신의시작
스마트제조 통합 솔루션

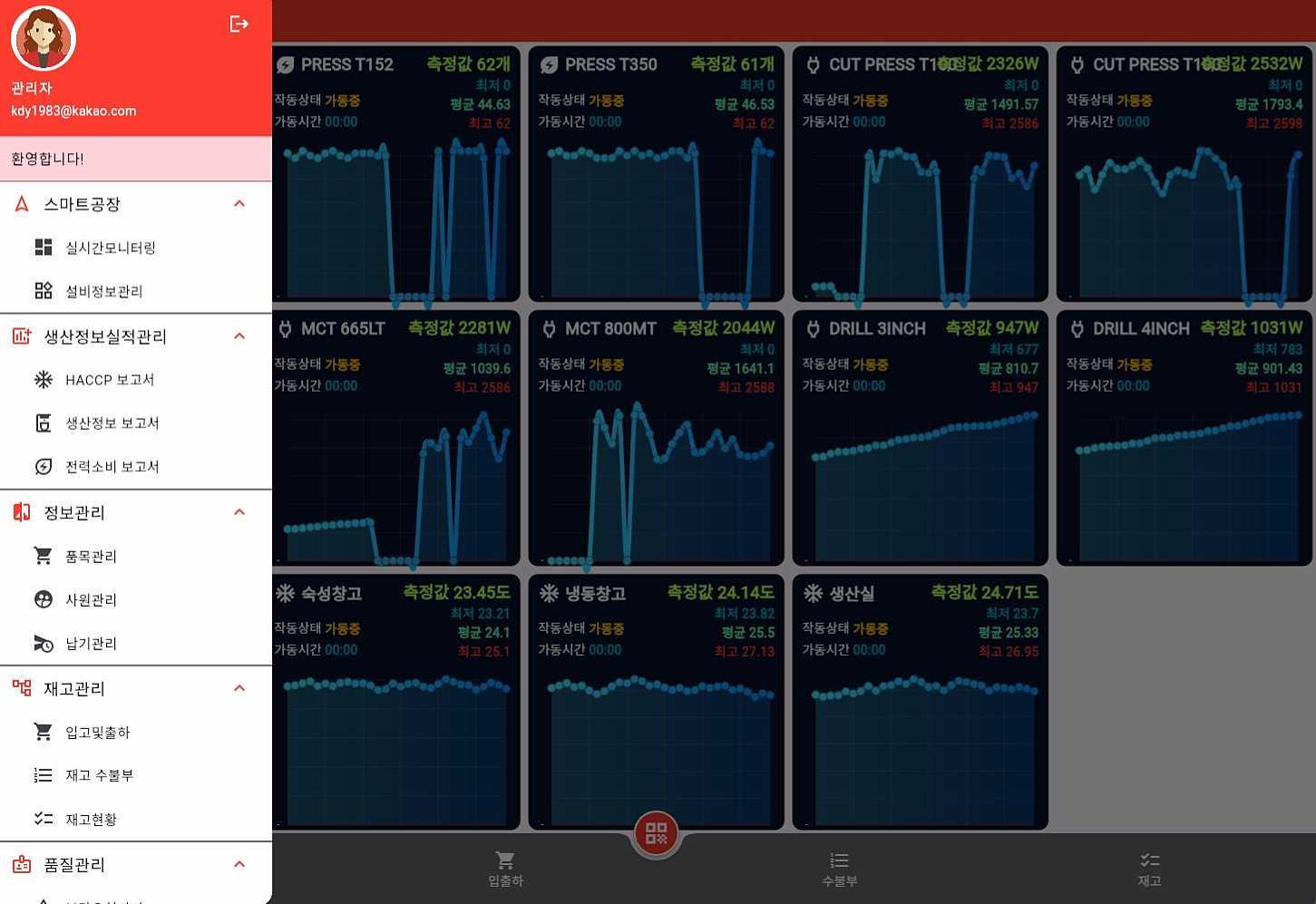

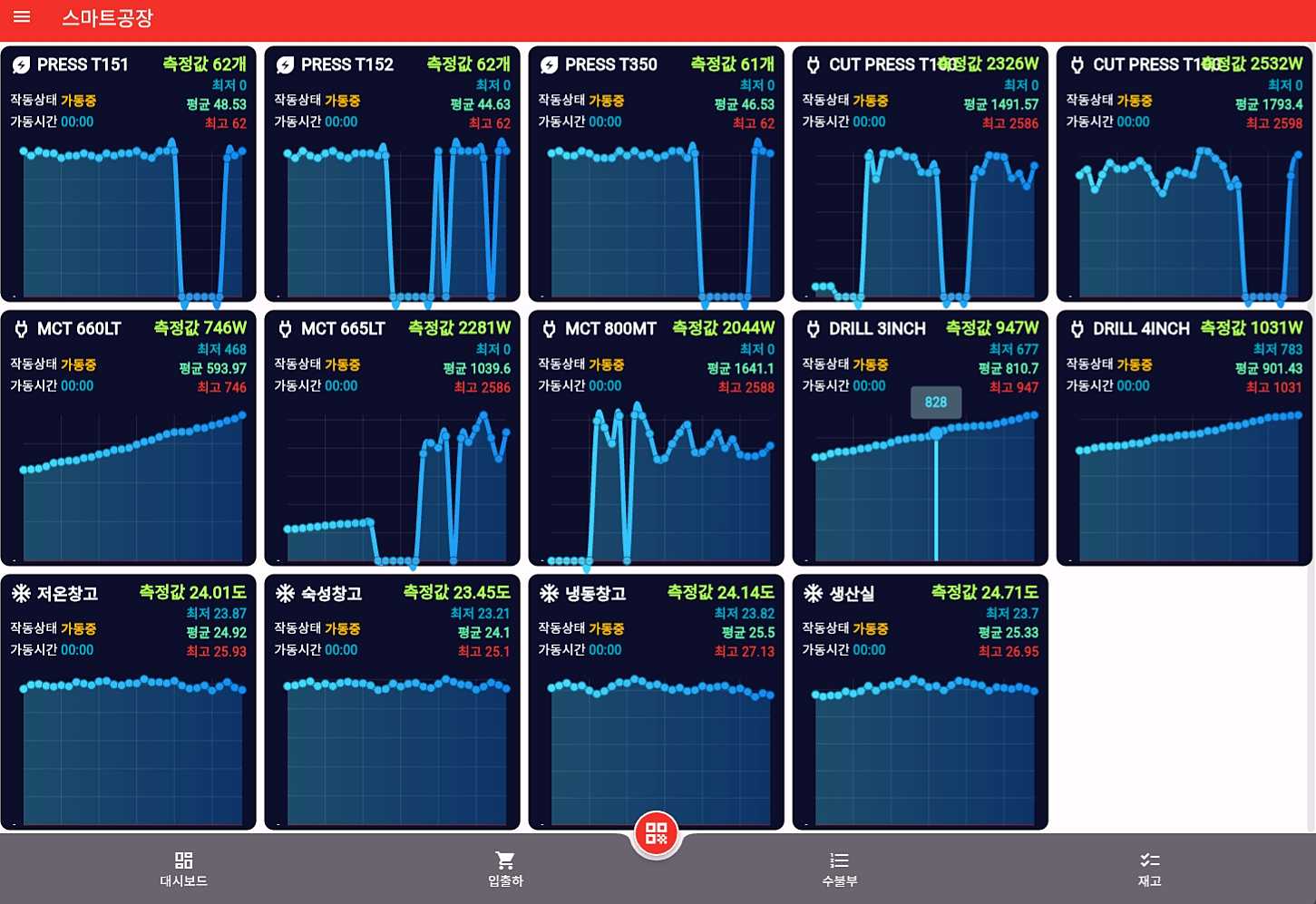

실시간 모니터링
무선 수집 임베디드 장치를 통해 수집된 정보들을 실시간으로 시각화하여 보여주는 대시보드 기능지원
편리한 UI/UX
품목관리, 제조지시서관리, 설비관리, 자동화(보고서/KPI), 품질관리 및 분석과 같이 다양한 기능을 손쉽게 접근사용 가능

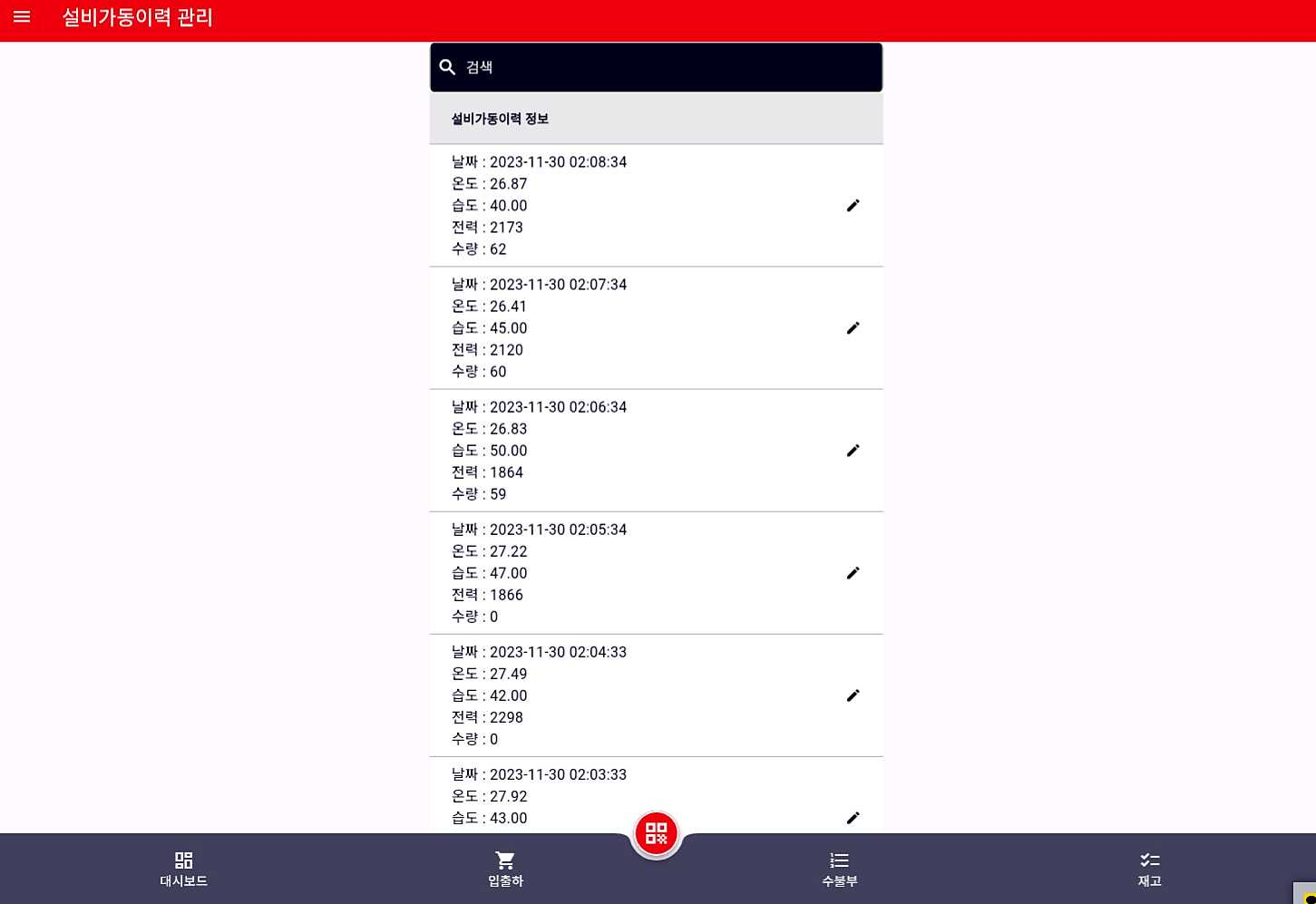

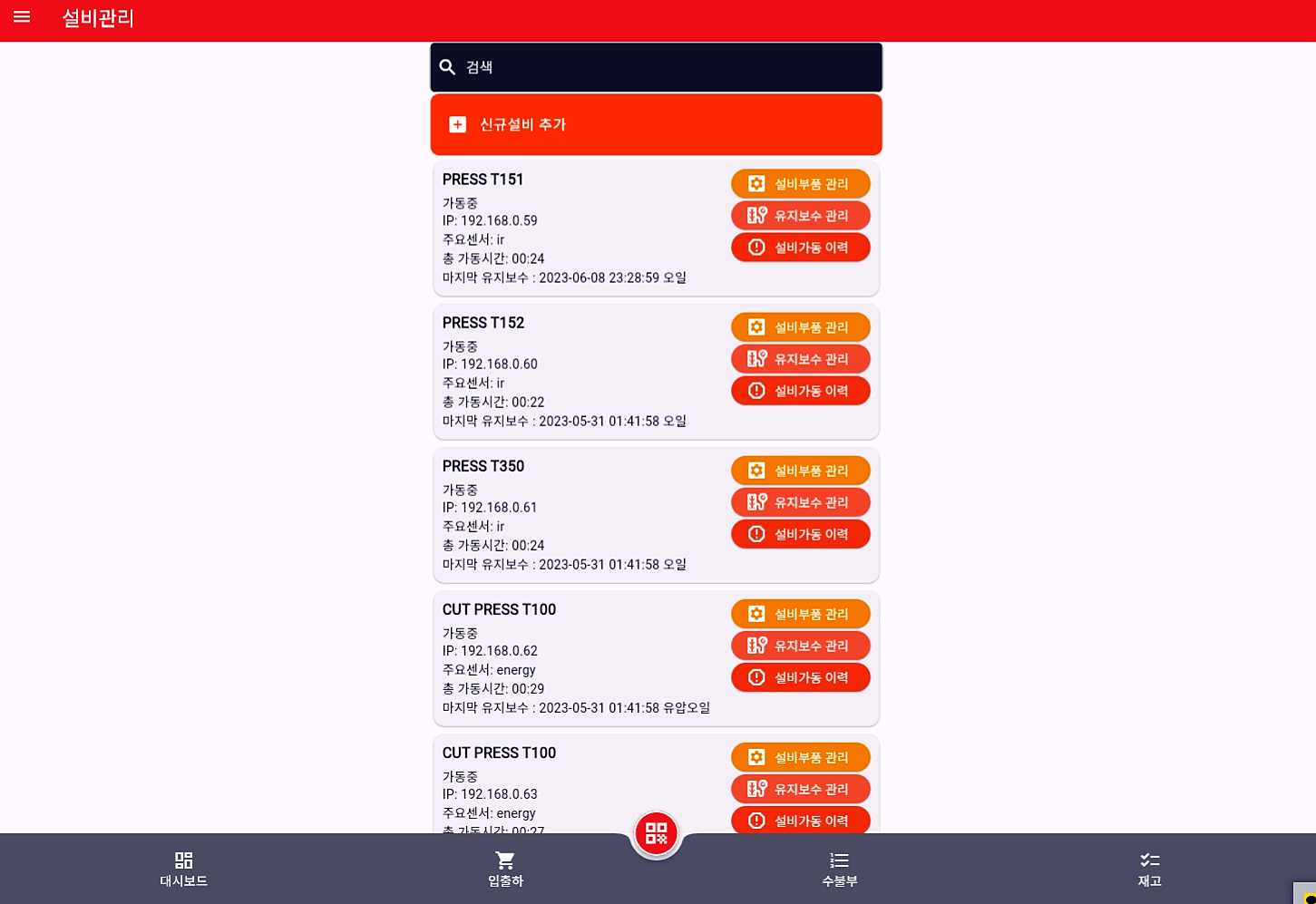

설비관리
관리대상 설비의 가동시간 분석 및 유지보수 부품이력관리 설비사용 세부내역을 조회할 수 있는 기능을 제공
자동화 보고서(HACCP)
시간대별로 센서들의 평균이동 데이터를 표로 나타내며 이를 XLS문서로 다운로드 기능을 제공

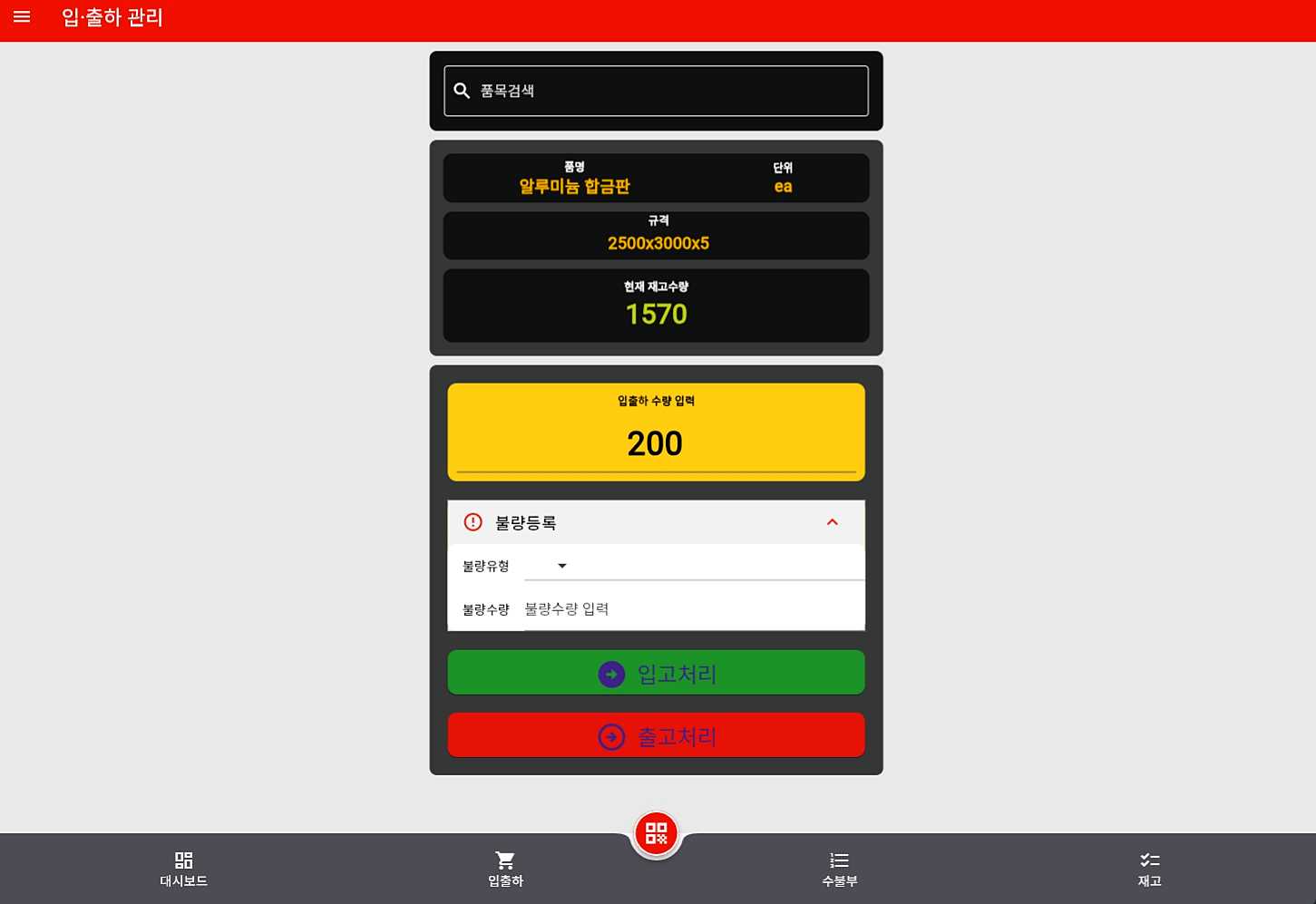

입출하 관리
검색기능 또는 바코드 스캔기능을 통해 품목을 조회하고 입고 또는 출하처리 할 수 있는 기능을 제공

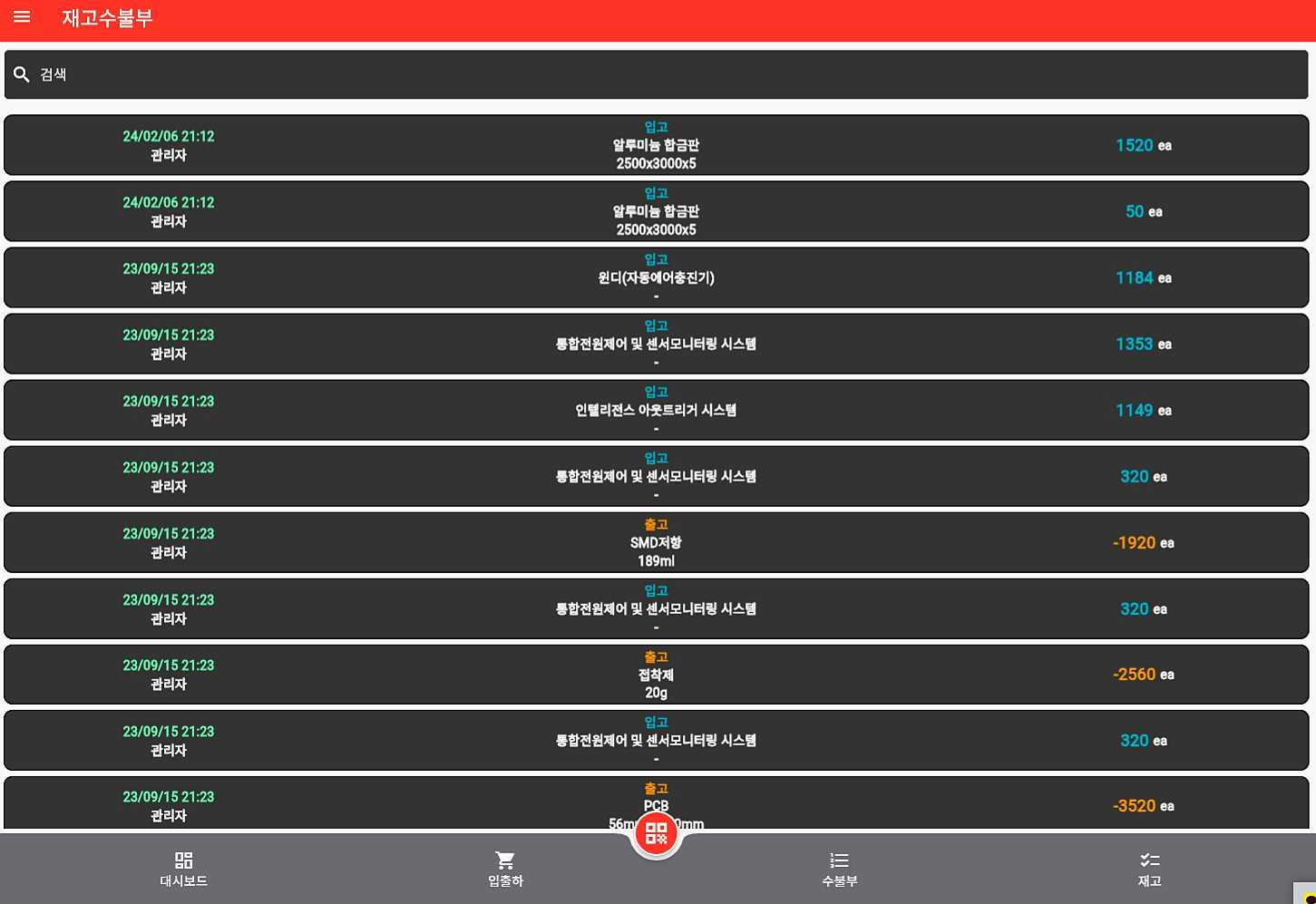

재고수불부
시간대별로 재고의 이동현황을 표시하는 기능을 제공합니다. 이에 따라 재고이동 추적이 용이함

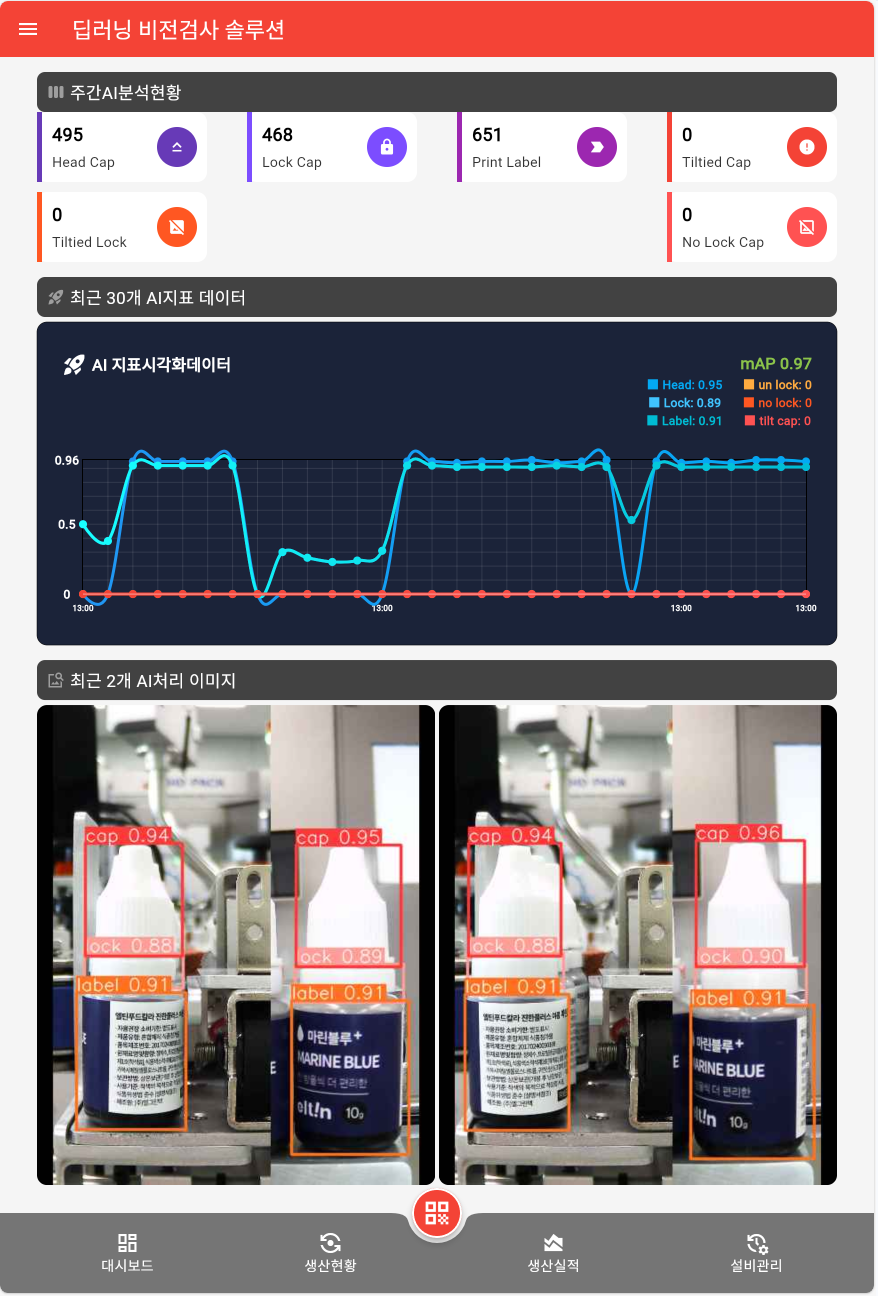

딥러닝 비전검사 현황
생산라인의 불량객체를 자동으로 탐지 및 현황을 추적기능

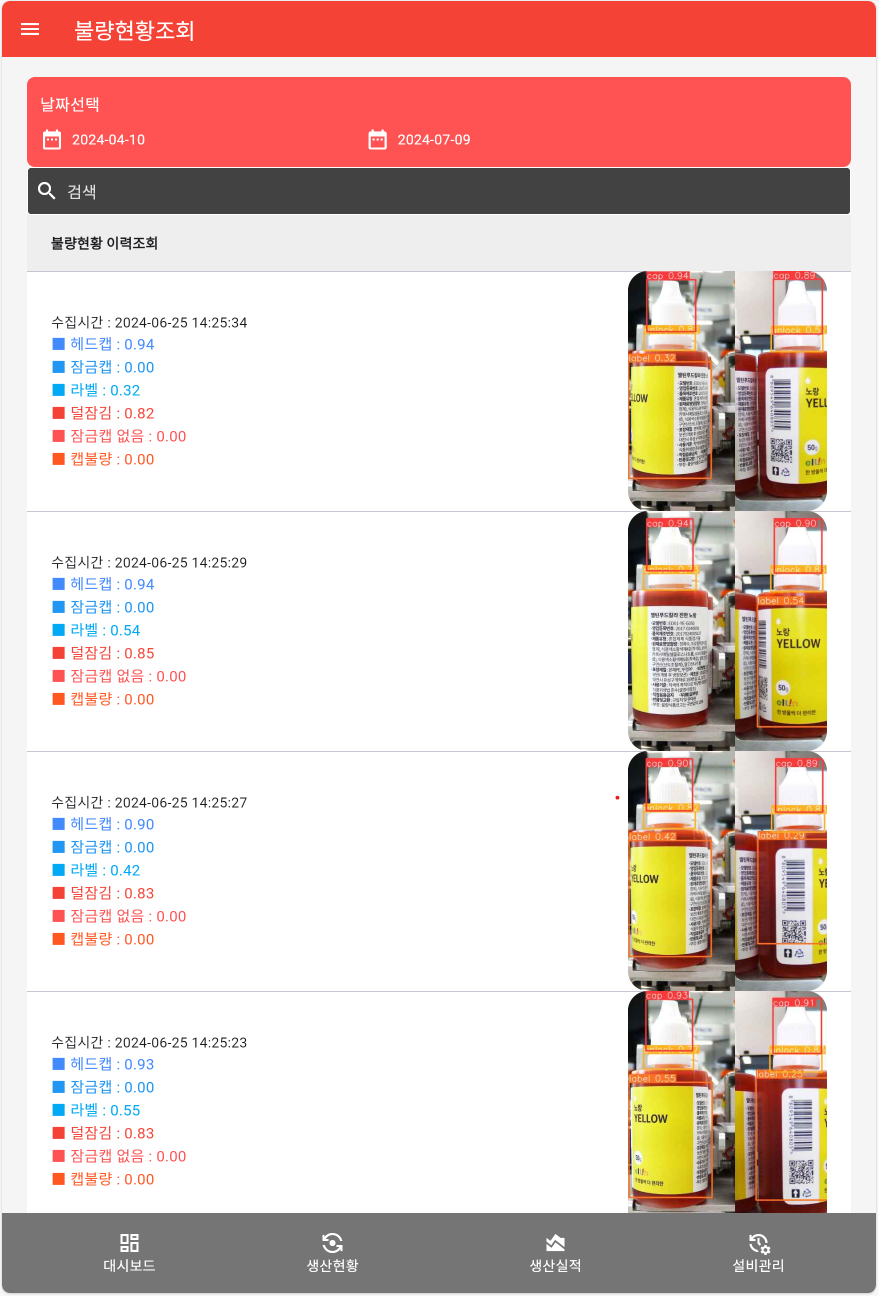

딥러닝 비전검사 기록조회
시간대별로 비전검사 현황을 조회하고 분석하는 기능
임베디드 장치 및 기기

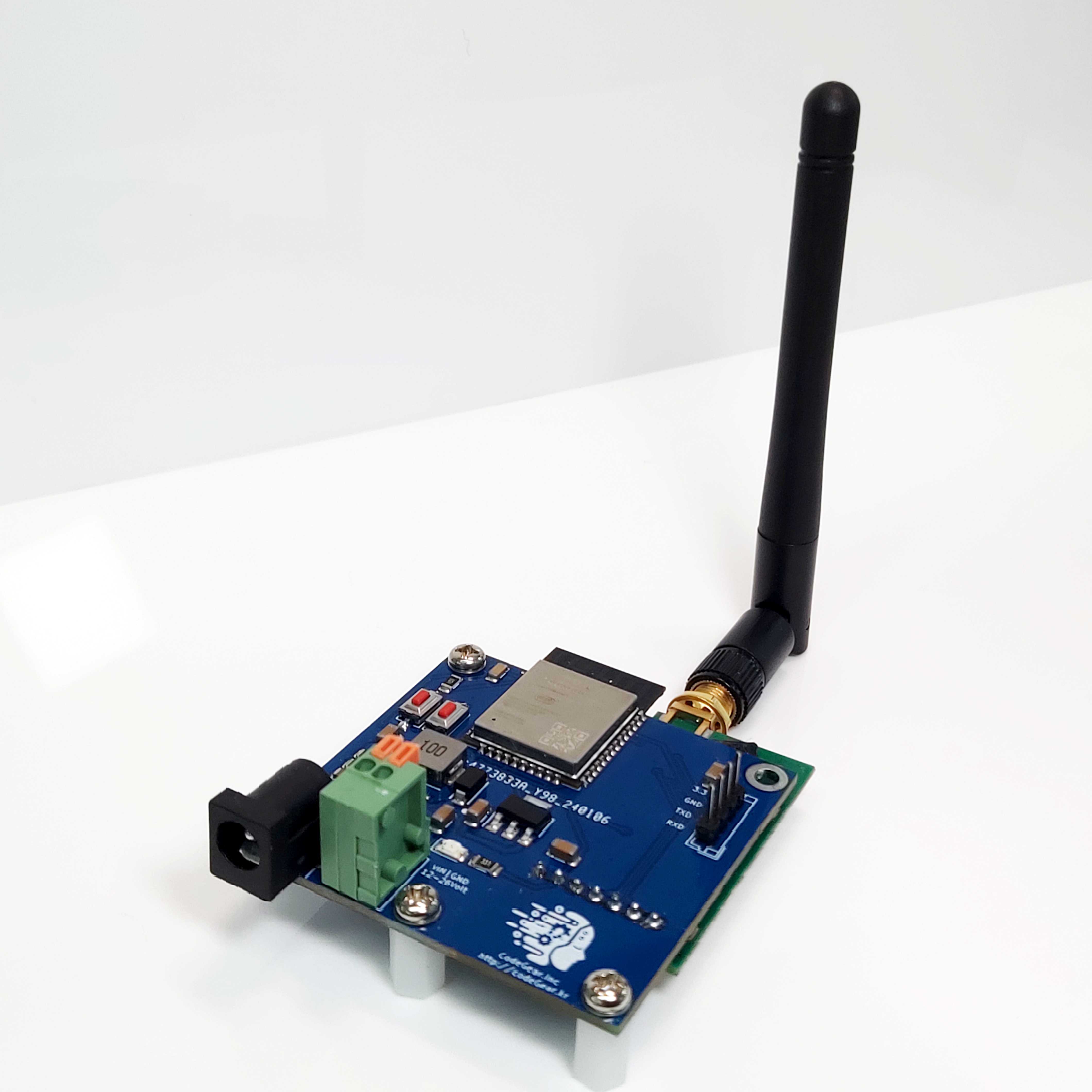

무선 데이터 로거(DTU)
데이터 수집장치는 LoRa(Long Range)기반으로 주변 센서들과 통신하여 데이터를 수집하는 역할을 수행합니다. 수집한 데이터는 WiFi를 통해 인터넷에 연결되고 지정된 서버로 데이터를 전달하는 역할을 수행합니다.

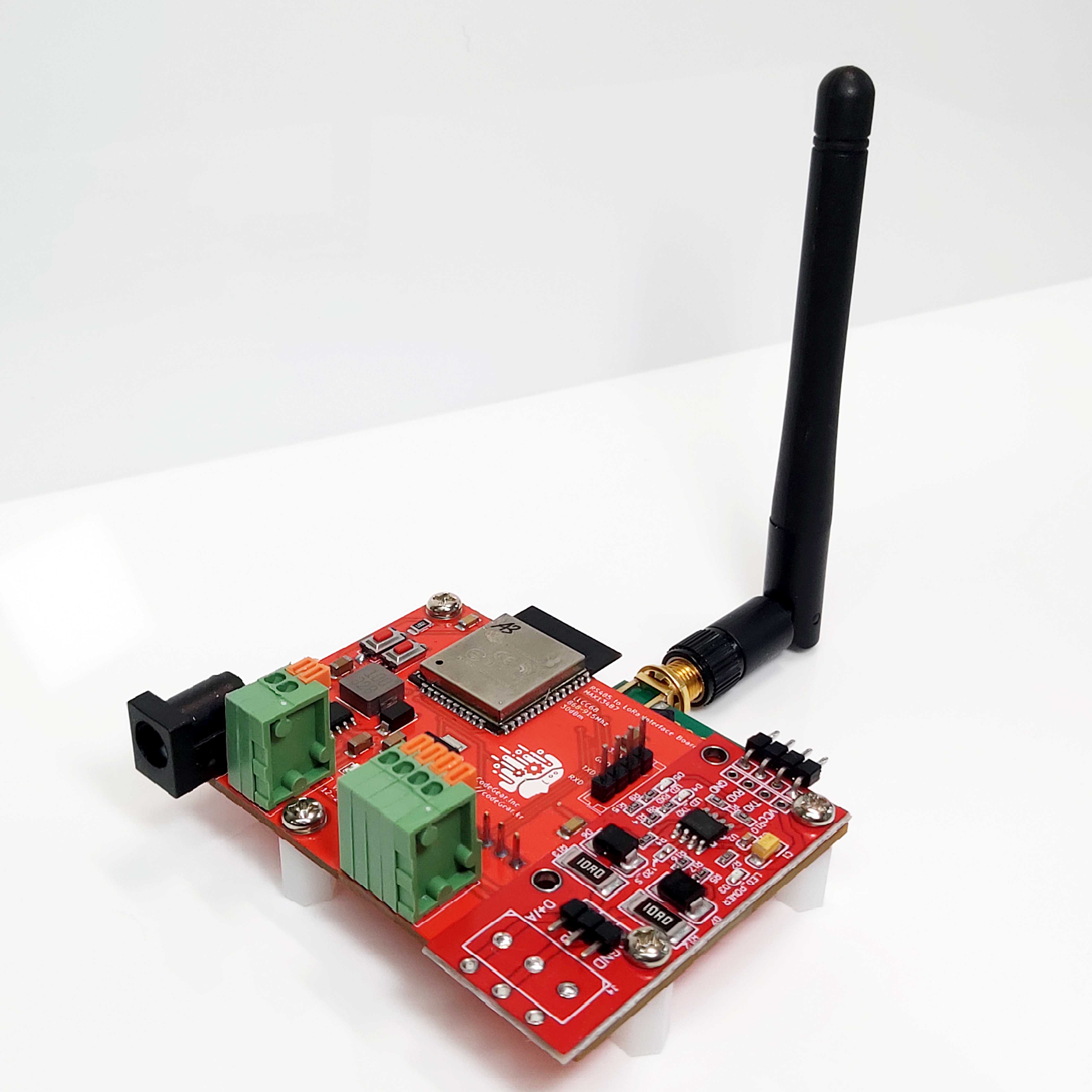

무선 센서정보 수집장치
RS485(MODBUS)통신을 이용하여 각종 센서들과 연결됩니다. 각종센서에서 수집한 데이터를 무선 데이터 수집장치로 전달하는 기능을 수행합니다. (지원센서정보는 하단의 센서제품군을 참고해주세요)

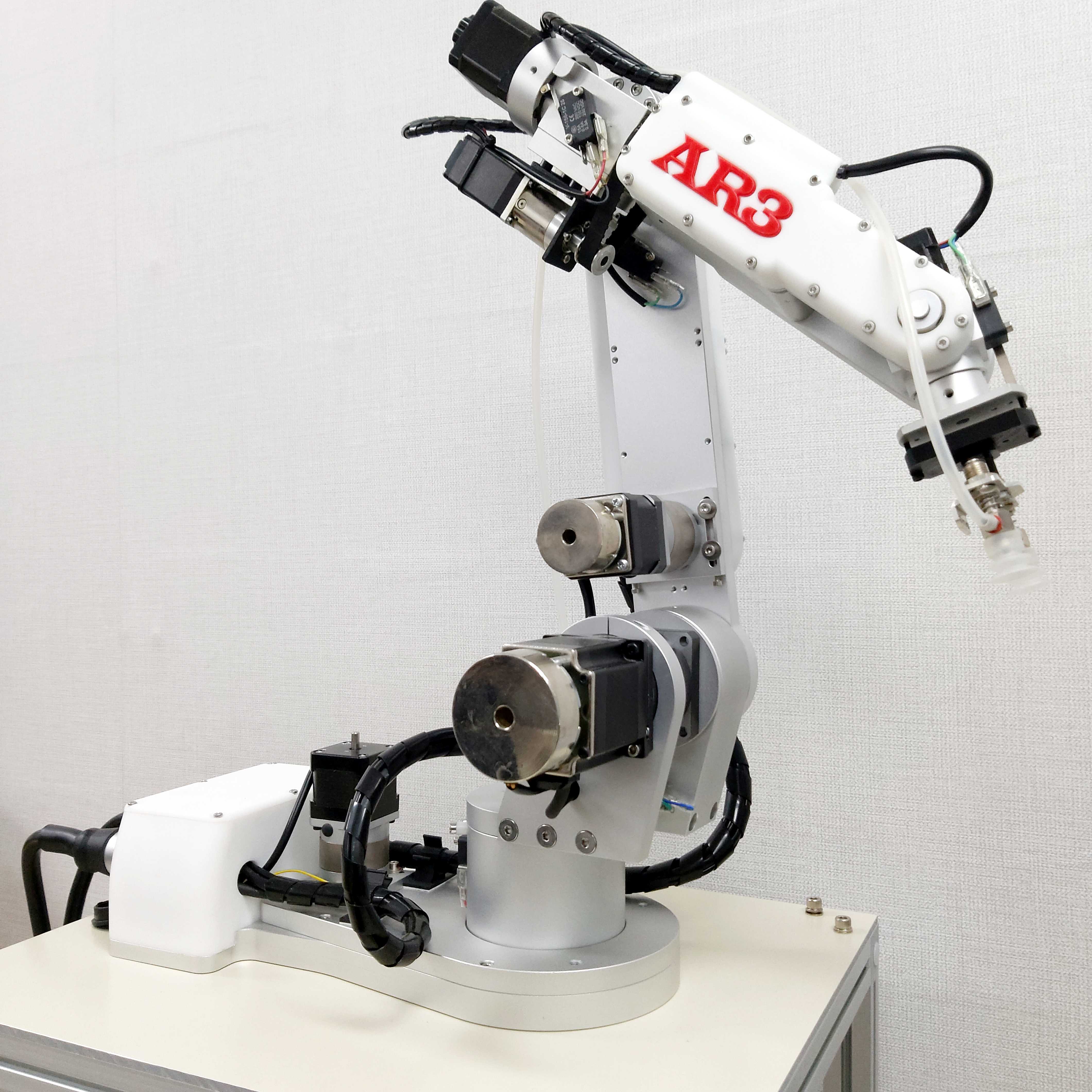

더미 로봇(6축)
더미로봇은 자동식 컨버에어의 물체를 자동으로 이송하는 기능을 수행합니다. 이미지 디텍션(AI)불량탐지 장치와 조합하면 자동으로 불량을 검출하고 불량유형에 따라 자동으로 분류하는 기능을 수행합니다.
종합현황판 디스플레이
무선 데이터 수집장치와 무선센서정보 수집장치에서 수집한 데이터를 시각화하여 디스플레이에 표시하는 종합현황판 시스템으로 실시간 모니터링 기능을 수행합니다.
데이터 수집센서
방수 온도습도 프로브
Model CWT-TH03S -30~80°C / 0~100%RH RS485 output (Modbus) waterproof and dustproof(IP44)

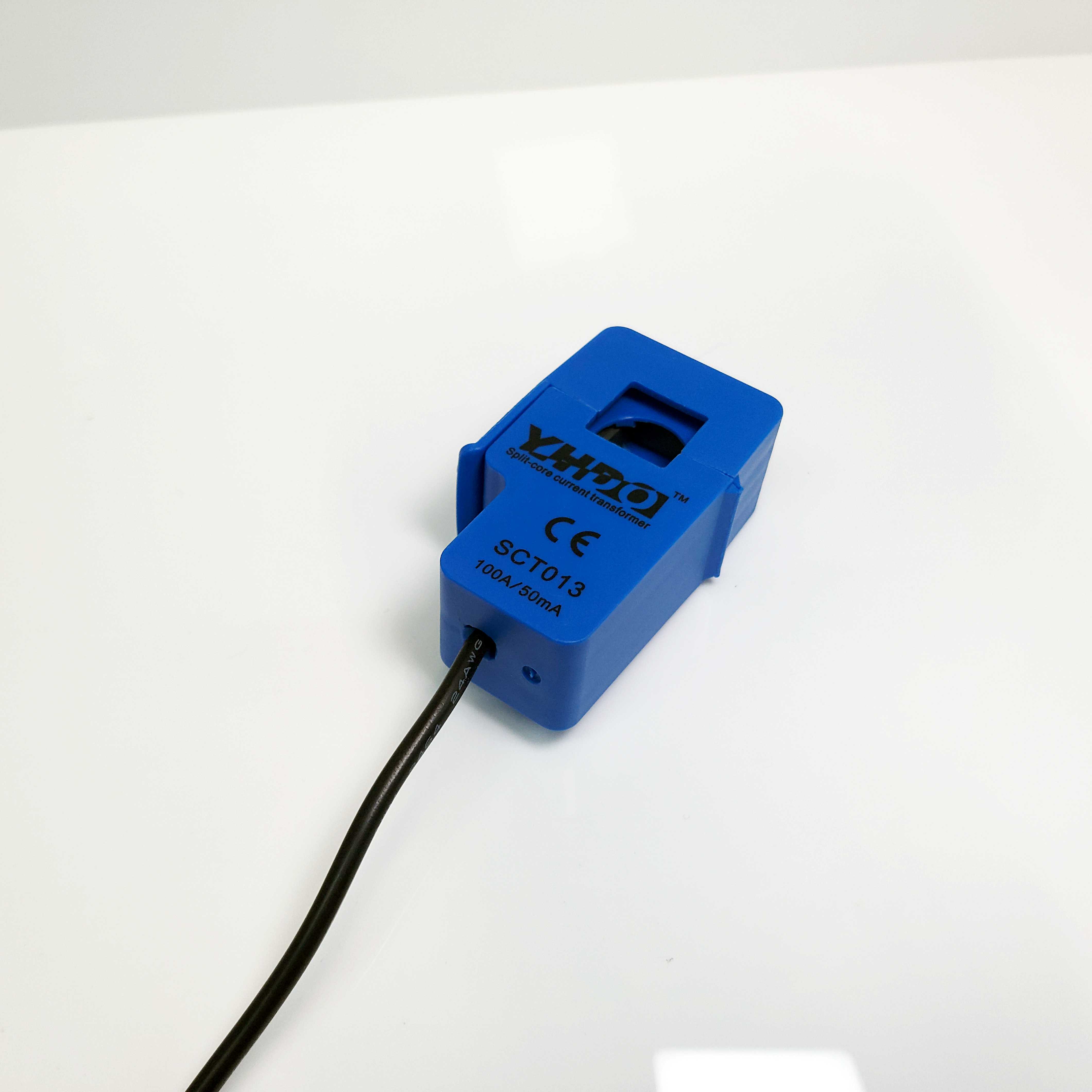

비접촉 AC전류측정 프로브
Model SCT-013-100 Inout Current 0-100A Output mode Current/33mA Input current 0-25A Ouput mode Voltage/1V

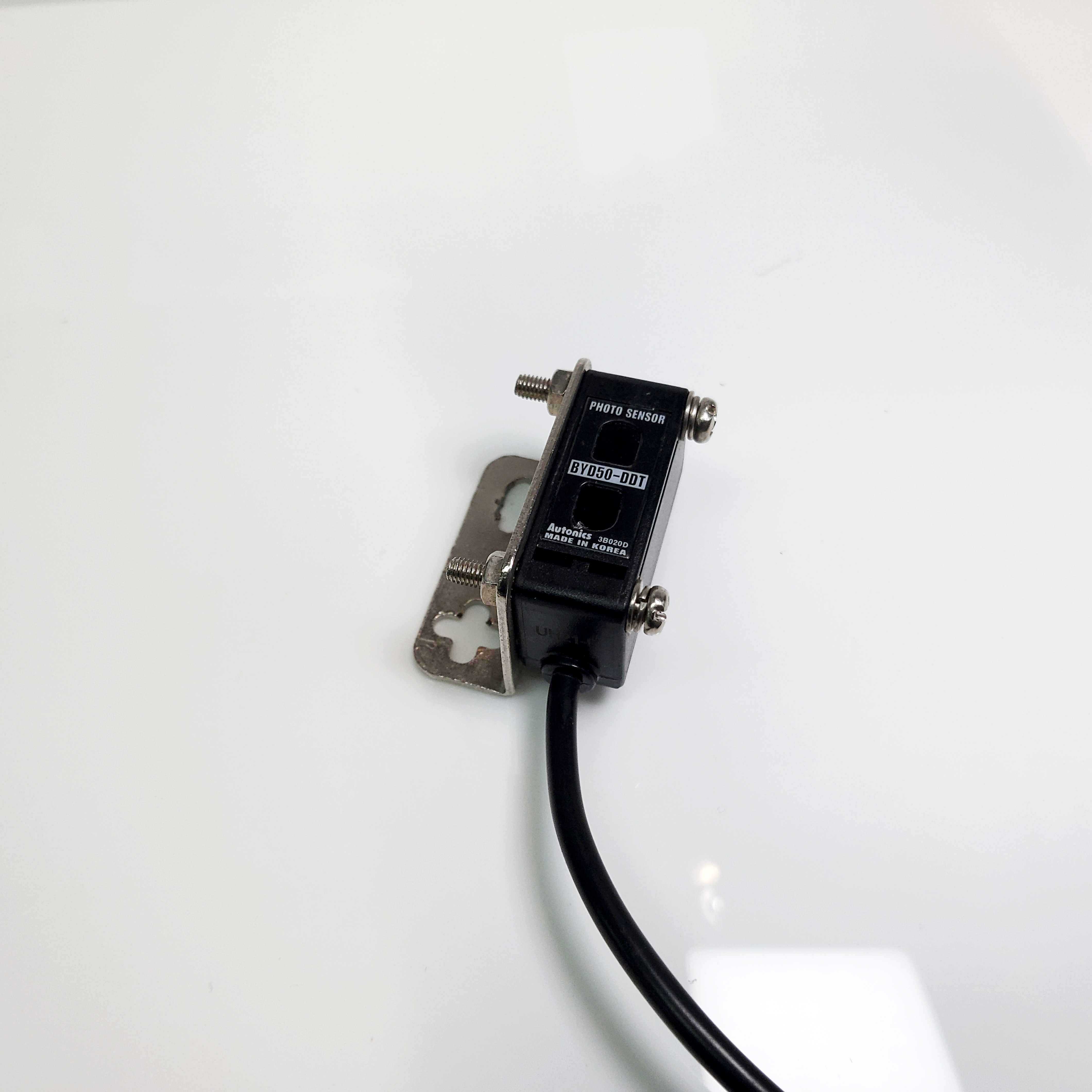

초소형 포토센서
Diffuse reflective type distance 300mm target Qpaque, Translucent material Source Red LED(660nm) Response Max. 1ms

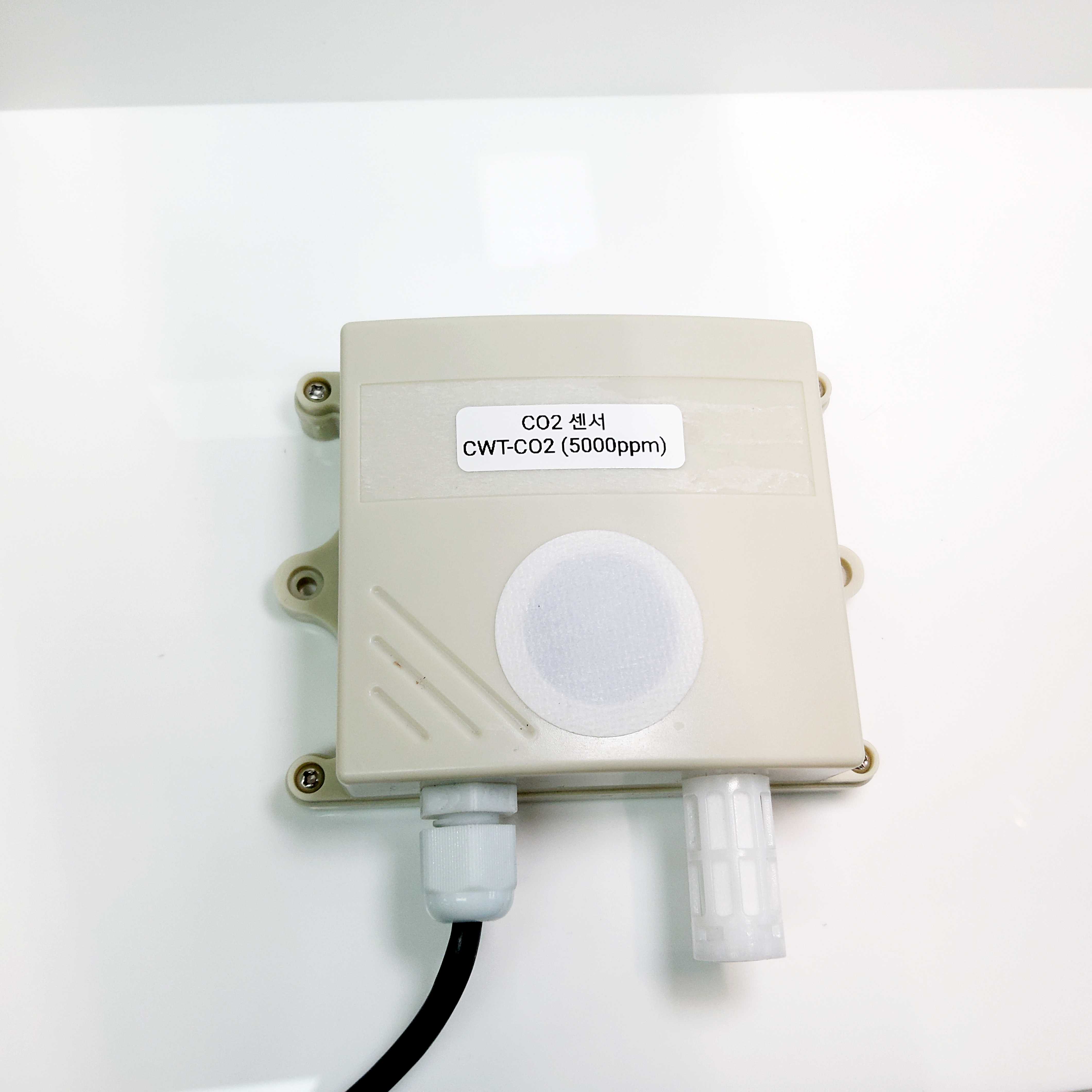

가스탐지 프로브
Mesasuring range 0-5000ppm Accuracy ±40ppm+3% F·S) (25°C) Long-term stablility <2% F·S Max Response time 15ms

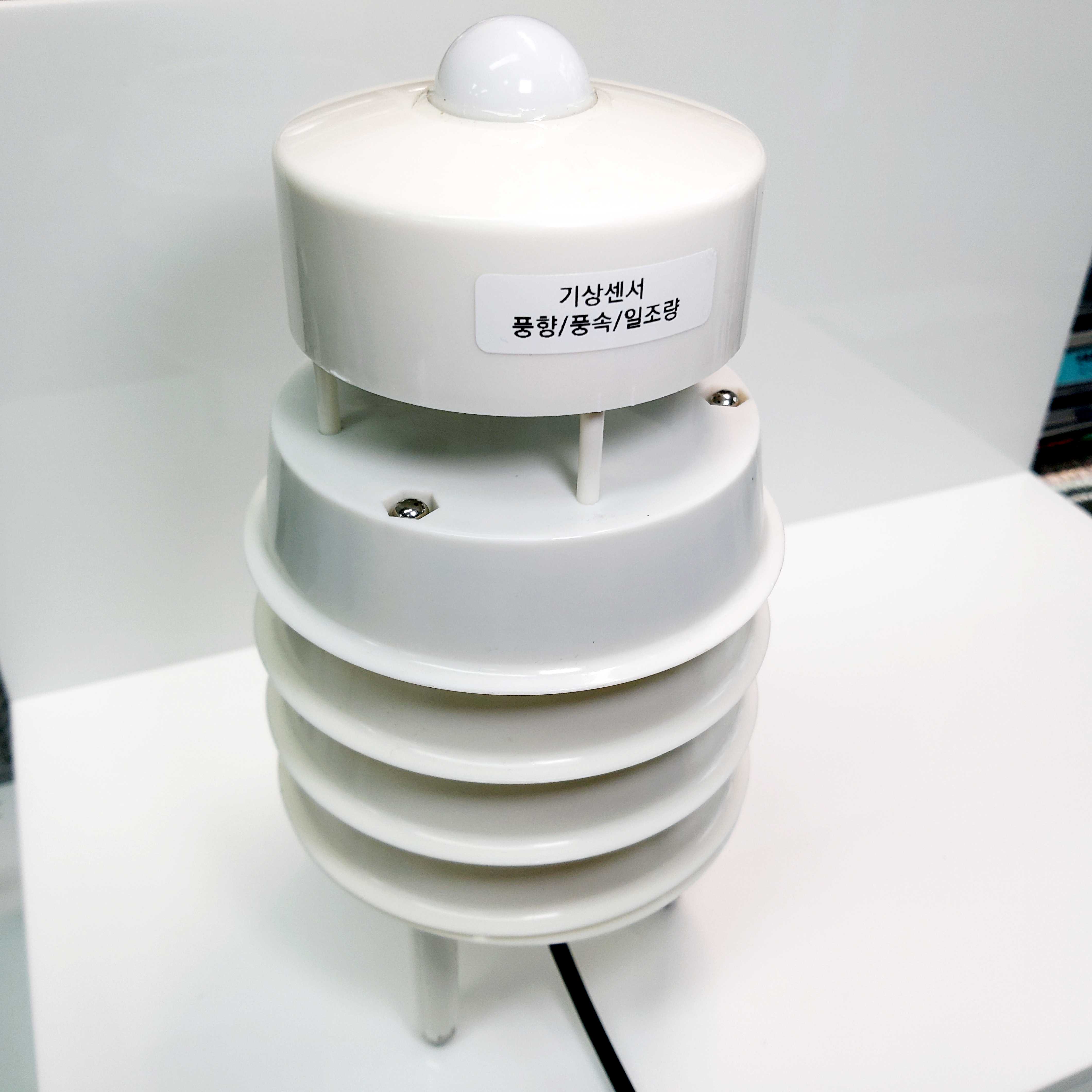

기상센서
Wind speed Measuring range 0~40m/s, start at 0.5m/s Accuracy ±0.5+2% F·S Wind Direction Measuring range 0~359° Accuracy ±3° Illumination 0~20000 Lux Accuracy ±7% (25°C)

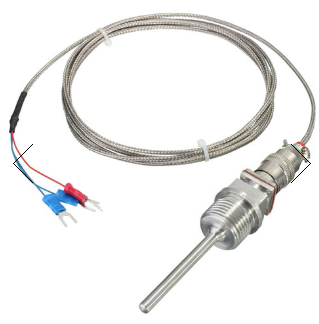

고온측정센서(PT백금소재)
Temperature range: -50°C~300°C Material: Stainless Steel Size: 4mm×50mm / 4mm×80mm

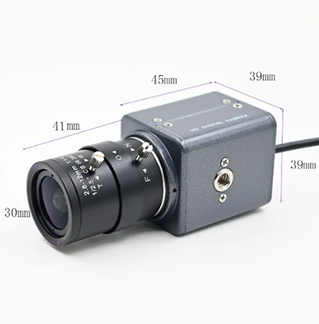

비전검사카메라
IR Filter: 650±10nm Material: Stainless Steel Resolution : 3264 * 2488 Transfer Rate : 30FPS
구매단가
스마트제조 통합 솔루션 라이선스
단가 : 5,000,000원 (영구구매시 : 서버임대료 월30,000원 별도)
무선 데이터 로거(DTU)
품번 : CG-LORA-DTU 단가 : 9,500,000원 (3년 워런티, 추후 유상서비스 전환) (독립적으로 사용불가 무선 센서정보 수집장치와 1:N 연결가능)
무선 센서정보 수집장치
품번 : CG-LORA-RS485 단가 : 2,400,000원 (3년 워런티, 추후 유상서비스 전환) (독립적으로 사용불가 무선 데이터 수집장치 1개와 센서 1개를 포함해야함)
종합현황판 시스템
품번 : CG-MON-48 단가 : 10,000,000원 (3년 워런티, 추후 유상서비스 전환)
더미로봇 (6축)
품번 : CG-AR3-MK2 단가 : 54,000,000원 (3년 워런티, 추후 유상서비스 전환)
온도/습도 프로브
품번 : CG-PRB-TH 단가 : 360,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
비접촉식 AC전류 측정센서
품번 : CG-PRB-AC 단가 : 456,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
초소형 포토센서
품번 : CG-PRB-IR 단가 : 312,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
가스탐지 프로브
품번 : CG-PRB-CO 단가 : 1,104,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
기상센서
품번 : CG-PRB-WHR 단가 : 2,400,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
고온측정센서(PT백금소재)
품번 : CG-PRB-PT 단가 : 1,416,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
비전검사카메라
품번 : CG-VC-VISIONC 단가 : 1,526,000원 (센서는 독립적으로 사용불가 무선센서 수집장치와 1:1 연결필수)
